| Obj. kód: | RXA-04-AS4-CAX-A1 |
| Záruka (mesiace): | 24 |
| Výrobca: | Tritón |
 |

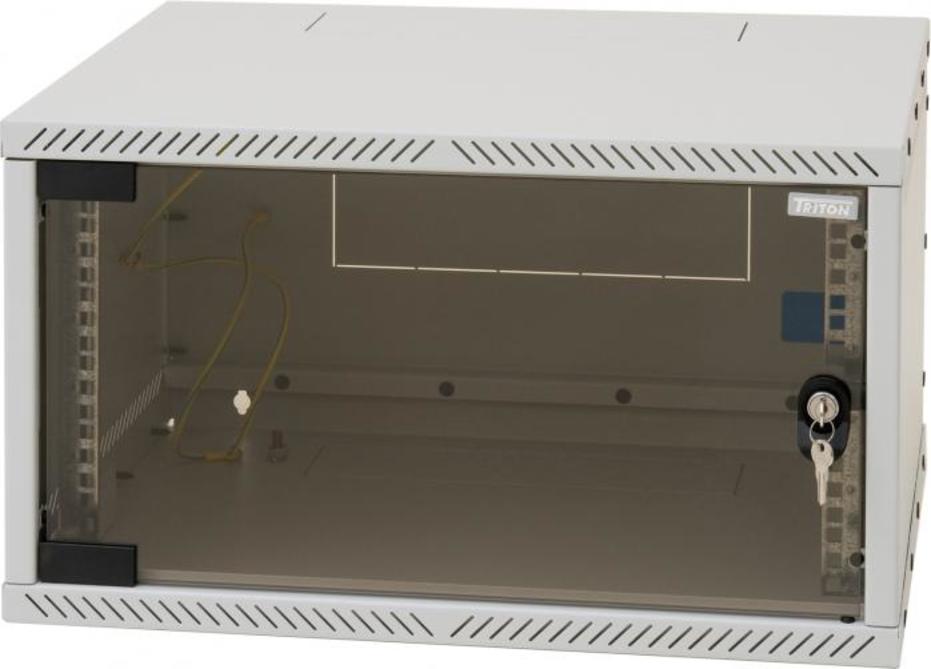

Popis:19' rozvádzač jednodielny 4U/400mm FLAT-PACK celoskleněné dvere
- 19“ rozoberateľný nástenný rozvádzač s krytím IP20, dodávaný v rozloženom stave.
- Rozvádzač sa vešia priamo na stenu.
- Súčasťou rozvádzača sú dve nastaviteľné vertikálne lišty.
Konštrukcia rozvádzača:
- Rozvádzač z častí spojených plastovými zásuvnými tŕňmi.
- Dvere celosklenené s bezpečnostným tvrdeným sklom 4 mm.
- Dovolené zaťaženie jednotlivých dverí je max. 10 kg.
- Minimálna hrúbka povrchovej úpravy je 65 µm.
- Rozvádzače sú určené na inštaláciu dátových a telekomunikačných zariadení a jej distribučných systémov.
- Rám rozvádzača a všetky oddeliteľné časti (bočné a zadné kryty, dvere…) sú pospojené pomocou prepojovacích káblov, ktoré musia byť dôkladne pripevnené a zasunuté do konektorov po celú dobu používania rozvádzača.
- Na spodnej časti rozvádzača je umiestnená skrutka M8 pre pripojenie pospojenia.
- Káblové vstupy kryté vylamovacími záslepkami sú umiestnené v hornej av spodnej časti zadnej steny rozvádzača, ďalšie sú na hornej a spodnej stene rozvádzača.
Montáž rozvádzača
- Jednotlivé časti rozvádzača je nutné zostaviť a vzájomne spojiť priloženými plastovými tŕňmi. Presný postup montáže viď. priložený návod.
- Tento typ rozvádzača sa na stenu vešá priamo pomocou skrutiek, hmoždiniek a podložiek. Rozteč dier pre zavesenie je na schéme rozvádzača označená kótami „R“.
- Pre zaistenie maximálnej odporúčanej nosnosti je nevyhnutné, aby bol rozvádzač upevnený na stene zodpovedajúcej nosnosti (tehlová, betónová alebo obdobná) a aby inštalované zaťaženie bolo v rozvádzači rovnomerne rozložené.
- V prípade, že káble vedú cez niektorý z káblových vstupov, je možné ho utesniť proti prenikaniu prachu pomocou záslepky s kefou.
